Огнеупорные изделия для литья слитков ALUTEX

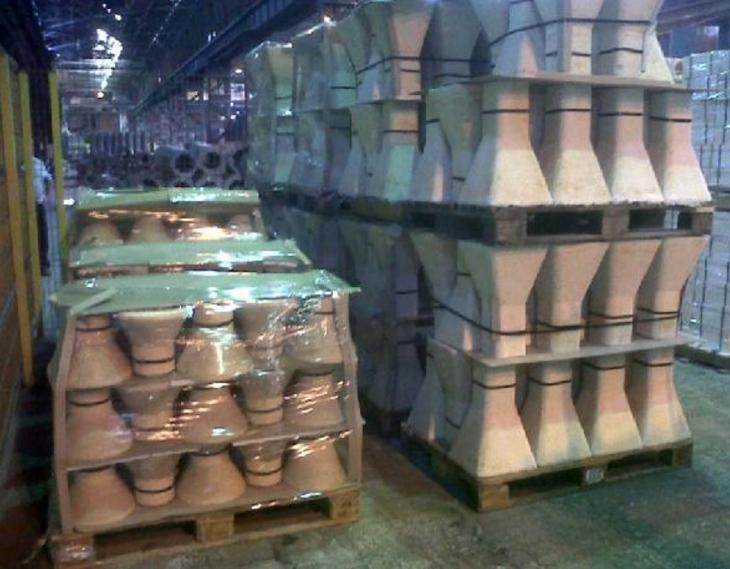

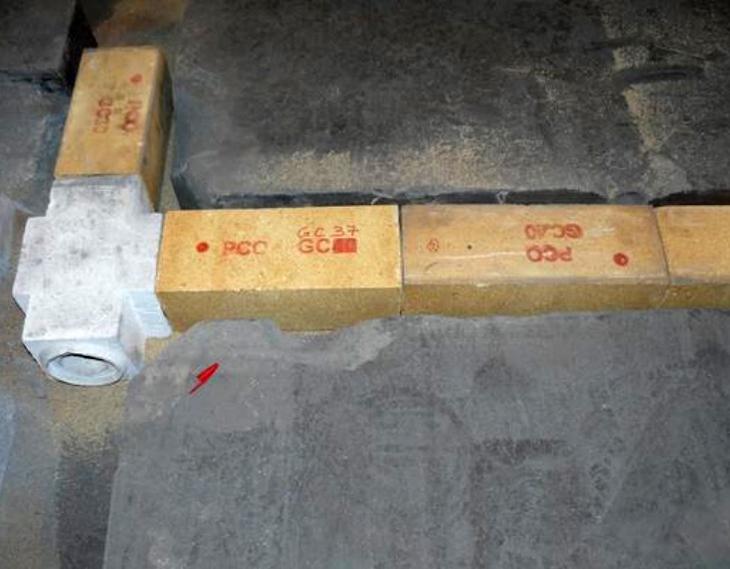

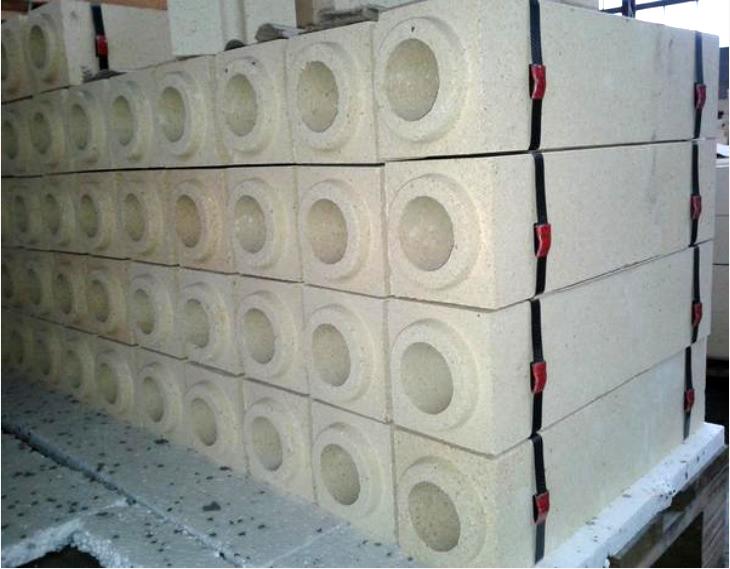

Огнеупорные изделия ALUTEX это материалы наивысшего качества, применяемые непосредственно при разливе стали сифонным способом. Такие огнеупорные изделия служат каналами для протекания расплавленного металла при металлургическом литье. Длина разливочного пути металла напрямую зависит от размера и числа изложниц, заполняемых одновременно. Формы и размеры огнеупорных изделий ALUTEX различны и подразделяют на: воронки, центральные трубки, звездочки, сифонные трубки.

Наличие оксида алюминия в изделиях ALUTEX варьируется от 40 до 80 процентов. При использовании таких изделий наличие массовой доли оксида алюминия является основным показателем огнеупорности.

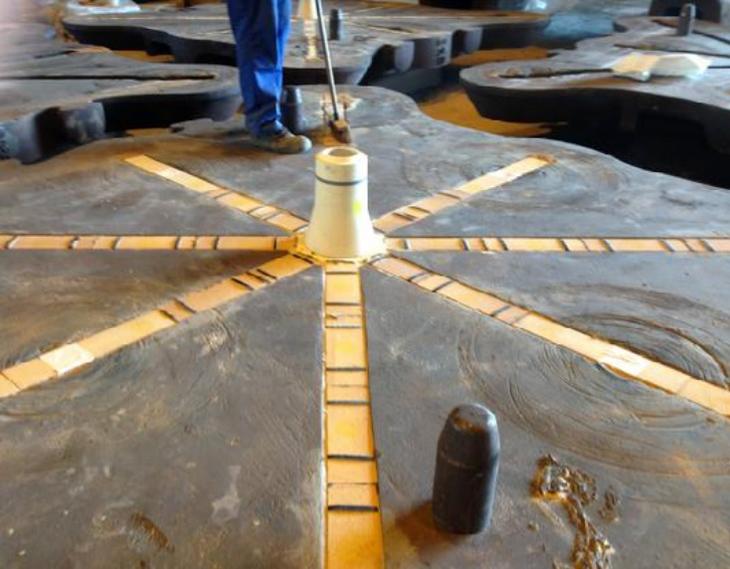

В основном огнеупорные изделия марки ALUTEX в форме воронки и центровой трубки используют при вертикальной разливке стали. Качество и успешная работа теплового агрегата для сифонной расливки стали во многом зависит от физико-химических показателей самого огнеупорного изделия, а также от качественной сборки такого агрегата. Сифонные изделия подвергаются приблизительно равному резкому нагреванию до 1400 - 1500 градусов цельсия с внутренней стороны, при температуре стали около 1540 - 1590 градусов цельсия. С целью избежания сопротивления при движении стали по каналам изделий ALUTEX, внутренняя поверхность выполняется максимально гладкой. На внутренней поверхности огнеупоров ALUTEX нет щелей, различных выступов, зазоров, которые при высокотемпературном литье создают дополнительное препятствие при протекании расплавленного металла, что в свою очередь разрушает каналы сифонных трубок, звездочек, центровых трубок.

Сорт Химический
анализ
Кажущаяся
плотность
Открытая
пористость
Прочность на
сжатие
Огнестойкость Огнестойкость
под нагрузкой
Т0,6
Al2O3 Fe2O3
% g/cm3 % N/mm2 sP/SC оС
ALUTEX A40L 40 2,5 2,10 24,0 25 175/34 1440
ALUTEX Al42L 42 2,0 2,10 23,0 30 175/34 1440
ALUTEX Al50L 50 2,0 2,20 22,0 30 177/35 1480
ALUTEX Al55L 55 2,0 2,20 22,0 35 177/35 1480
ALUTEX B64L 64 2,0 2,30 24,0 35 177/35 1540
ALUTEX Al66L 66 1,8 2,30 23,0 40 177/35 1540
ALUTEX Al70L 70 1,8 2,45 23,0 40 177/35 1560
ALUTEX Al72L 80 1,5 2,65 22,0 45 177/35 1560



Сорт Теплопроводность при Линейное термическое
расширение при
Постоянное линейное
расширение или усадка
Термостойкость
800 оС 1100 оС 1400 оС 800 оС 1100 оС 1400 оС 1350 оС/2h 950/20 оС
W/mK % % n/H2O
ALUTEX A40L 1,35 1,45 1,50 0,40 0,60 0,80 +/- 0,2 >15
ALUTEX Al42L 1,35 1,45 1,50 0,40 0,60 0,80 +/- 0,2 >15
ALUTEX Al50L 1,86 2,08 2,28 0,36 0,57 0,77 +/- 0,2 >25
ALUTEX Al55L 1,86 2,08 2,28 0,36 0,57 0,77 +/- 0,2 >25
ALUTEX B64L - - - - - - - >30
ALUTEX Al66L - - - - - - - >30
ALUTEX Al70L - - - - - - - >30
ALUTEX Al72L - - - - - - - >30
